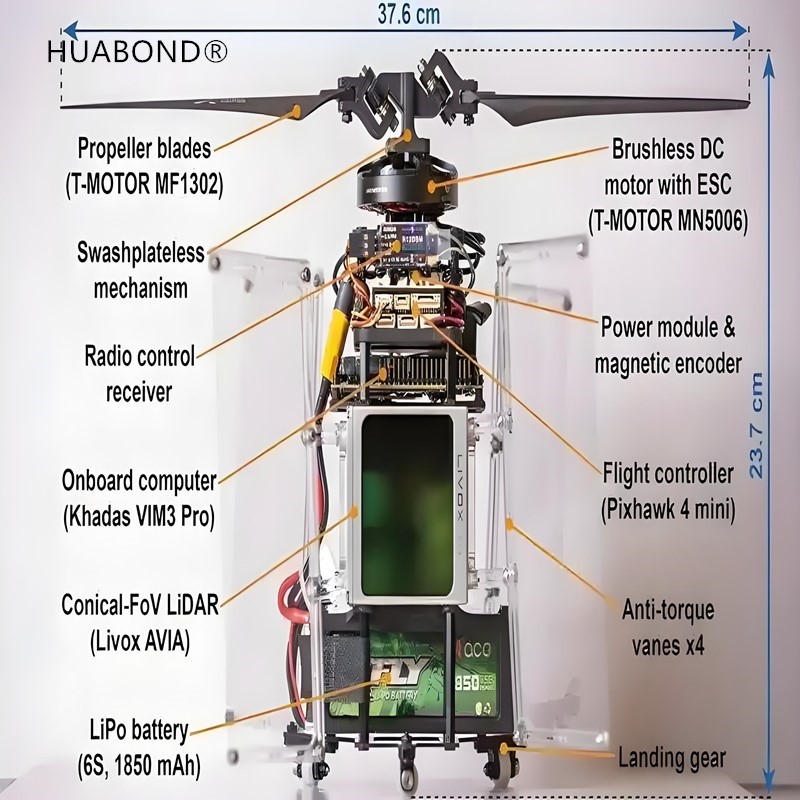

Äärmusliku jõudluse saavutatavate droonide valdkonnas on kaal igavene vaenlane ja struktuurne tugevus on ellujäämise alumine rida. Kui insenerid vaatasid taevasse, oli loodus juba peent vastust andnud: kärgstruktuur. Kuusnurkade täiuslik paigutus loob hämmastava jõu ja jäikuse kõige vähem materjaliga. Bionicsi tarkuse kristalliseerumine on tänapäevase droonide kerge disaini - alumiiniumist kärgstruktuuri struktuur. Kui kerge alumiiniumfoolium muudetakse tuumamaterjaliks nii kõva kui kivi täpse viimistlemise all, on alanud kerge revolutsioon taevas.
1. alumiiniumist kärgstruktuuri struktuur: kerge disaini põhikood
Alumiiniumist kärgstruktuur on sisuliselt võileiva komposiitmaterjal:
* Pinnakiht (paneel): tavaliselt valmistatud õhukestest ja ülitugevatest materjalidest, näiteks alumiiniumsulamist lehed (2024, 7075 jne), süsinikkiust komposiidid või klaaskiust komposiidid. Paneelil on peamine painde- ja tasapinnaline koormus.
* Südamikiht: see tähendab alumiiniumist kärgstruktuuri tuuma materjal. See on valmistatud suurest hulgast kuusnurksest (kõige tavalisem, on ka muid kujundeid, nagu üle venitatud kuusnurksed, ristkülikukujulised) alumiiniumfooliumi rakud, mis on ühendatud liimimisega või puurimisega. Tuummaterjal kannab peamiselt nihkekoormusi ja annab põhifunktsioonid - eraldades kaks paneeli kihti, suurendades oluliselt struktuuri inertsisektsiooni hetke.
Selle kerge raskuse saladus pärineb peenetest mehaanilistest põhimõtetest:
* Kõrge spetsiifiline jäikus ja spetsiifiline tugevus: võileivakonstruktsiooni painde jäikus on võrdeline selle südamiku paksuse ruuduga. See tähendab, et sama paneeli materjali korral võib kärgstruktuuri südamiku paksuse suurendamine märkimisväärselt parandada üldise struktuuri jäikust, samas kui kaalu suurenemine on suhteliselt väike. Alumiiniumist kärgstruktuuri südamiku tihedus on äärmiselt madal (tavaliselt vahemikus 30–150 kg/m³, palju madalam kui tahke alumiiniumi 2700 kg/m³), mis muudab kogu võileivakonstruktsiooni äärmiselt kõrge spetsiifilise jäikuse (jäikus/tihedus) ja konkreetne tugevus (tugevus/tihedus). Selliste komponentide nagu droonide kere paneelide ja paindekoormuste kandvate tiibade naha puhul on see unistuste funktsioon.
* Suurepärane kokkusurumine ja nihketakistus: kärgstruktuuri kuusnurkne struktuur võib paneeli poolt igale rakuseinale edastatud kokkusurumis- ja nihkekoormused tõhusalt jaotada. Kärgstruktuuri sein kannab peamiselt aksiaalset jõudu ja sellel on kõrge materjali kasutamise efektiivsus. Mõistlikult kavandatud kärgstruktuur südamikud võivad pakkuda suurepärase vastupanu purustamisele ja nihkele.
* Energia imendumine: mõjutamisel või kokkupõrkel suudab alumiiniumist kärgstruktuur imada suures koguses energiat omaenda kontrollitava purustava deformatsiooni kaudu, kaitstes tõhusalt sisemisi seadmeid ja struktuuri ning parandades drooni püsimist.
* Multifunktsionaalne integreeritud platvorm: kärgstruktuuri moodustatud suletud raku ruum pakub looduslikku kanalit juhtmeteks ja paigaldamiseks väikeste seadmete paigaldamiseks. Kärgstruktuuri struktuuril endal on ka teatud soojusisolatsiooni ja heli isolatsiooni omadused.
2. alumiiniumist kärgstruktuuri südamik: tootmisprotsessi täppis nikerdamine
Alumiiniumist kärgstruktuuri südamiku jõudlus sõltub suuresti selle tootmisprotsessist:
* Materjalivalik: tavaliselt kasutatavad alumiiniumsulamifooliumid hõlmavad 3003 (hea korrosioonikindlus), 5052 (keskmine tugevus, hea korrosioonikindlus), 2024, 7075 (kõrge tugevus). Fooliumi paksus on tavaliselt vahemikus 0,02–0,1 mm ja see valitakse vastavalt vajalikule südamiku materjali tihedusele ja tugevusele.
* Moodustamine protsess:
* Lamineerimise sidumine/kõvajoodisega ja venitusmeetod: see on kõige tavalisem meetod. Liimi- või puuratsutamismaterjaliga kaetud alumiiniumfoolium on virnastatud täpsete intervallidega ja tahkestatud või kõvajoodisega kõrgel temperatuuril ja rõhul, moodustades tahke sõlme. Seejärel venitatakse virnastatud plokk fooliumiga risti olevas suunas, moodustades pideva kärgstruktuuri südamiku struktuuri. Tuummaterjali tihedus määratakse fooliumi paksuse ja sõlmede vahega (raku suurus).
* Gofeeringu moodustamise meetod: alumiiniumfoolium surutakse pidevasse gofeeriks ja seejärel laotatakse gofreeritud lehed ja liimitud kärgstruktuuri moodustamiseks. Sellel meetodil on pisut madalam paindlikkus.
* Võtmeparameetri juhtimine:
* Raku suurus: viitab kärgstruktuuri kuusnurga vastaskülgede laiusele. Ühised suurused on vahemikus 1/8 tolli (umbes 3,2 mm) kuni 1 tolli (umbes 25,4 mm) või veelgi suurem. Väikesed rakud pakuvad üldiselt suuremat tugevust ja jäikust, kuid tihedus võib olla pisut suurem; Suured rakud on kergemad, kuid kohaliku rõhu all hõlpsamini deformeeruvad.
* Fooliumi gabariit: mõjutab otseselt kärgstruktuuri seina paksust ja tugevust. Mida paksem on foolium, seda suurem on südamiku tugevus ja jäikus ning seda suurem on tihedus.
* Südamiku tihedus: kärgstruktuuri südamiku mass mahuühiku kohta (kg/m³). See on südamiku põhinäitaja südamikmaterjali "kaalu" ja "tugevuse" mõõtmiseks, mis määratakse raku suuruse ja fooliumi paksusega. Kergete ja vajalike mehaaniliste omaduste vahel tuleb tabada tasakaal.
* Südamiku suund (L vs W): kärgstruktuuri südamikud on mehaaniliste omaduste osas anisotroopsed. Üldiselt on fooliumi virnastamise suunaga paralleelsed kokkusurumis- ja nihkeomadused paremad kui need, mis risti virnastamissuunaga (W) risti. Kujunduse ajal tuleb kaaluda peamist koormuse suunda.
3. võileivakonstruktsiooni tootmine: sidemete kunst ja väljakutsed
Alumiiniumist kärgstruktuuri südamiku tugevalt sidumine ülitugeva näoplaadiga on võti suure jõudlusega võileivakonstruktsioonide tootmiseks:
* Liimvalik: peamiselt kasutatakse peamiselt suure jõudlusega struktuurilisi kleepkileid, näiteks epoksüvaigu kileid. Valimisel on vaja kaaluda kõvenemistemperatuuri (keskmise temperatuuri kõvenemist umbes 120 kraadi või kõrge temperatuuriga kõvendades umbes 175 kraadi), sitkust, keskkonnakindlust (niiske kuumus, soolapihustus, ultraviolettvalgus), ühilduvus näoplaadi materjaliga jne.
* Pinna töötlemine: alumiiniumsulami pinnaplaadi otsapulgal on oluline läbi viia range pinnaravi (näiteks fosforhapet anodeeriv, kroomhapet anodeeriv või spetsiaalne praimer) ja saasteainete eemaldamiseks, pinna suurendamiseks, moodustada aktiivse pinna ja tagada, et adhesiivne tugevus saavutab parima.
* Liimimisprotsess:
* Lasestamine: asetage alumine paneel, kleepkile, kärgstruktuuri südamik materjal (tavaliselt eelnevalt kokku pandud vajaliku kuju), kleepkile ja ülemine paneel hallituse järjestuses.
* Vaakumkoti kõvendamine: tihendage laaditud komponendid vaakumkotiga, evakueerige ja kandke ühtlast rõhku (umbes 1 atmosfääri) ning seejärel saatke need autoklaavi või ahju. Autoklaavis saab rakendada suuremat lisarõhku (näiteks 3-5 atmosfääri) ning kuumutamist, isolatsiooni ja jahutuskõveraid saab täpselt kontrollida, et kleepuda täielikult ja tagada paneeli ja südamiku materjali vaheline ülitugev, defektivaba sideme liides. See on standardmeetod kvaliteetsete lennunduskvaliteediga kärgstruktuuride tootmiseks.
* Vajutage kõvenemist: lihtsama kuju ja väiksema suurusega osade jaoks saab kõvenemist läbi viia ka kütteplaadiga.
* Südamiku täitmine ja servade töötlemine: kinnitusdetailide paigaldamise vajaduste rahuldamiseks süstitakse sageli vajalike osadesse (näiteks ühenduspunktid) koosnevasse epoksüvaigust ja mikrosfääridest koosnevat potiühendit täitmiseks ja tugevdamiseks. Võileivapaneelide servad on tavaliselt suletud ja kaitstud, kasutades alumiiniumprofiile, komposiitprofiile või spetsiaalset servariba.
4. Kerge disaini väljakutsed: kerguse ja tugevuse tasakaalu leidmine
Hoolimata olulistest eelistest, seisavad alumiiniumist kärgstruktuuride kavandamisel ja rakendamisel palju väljakutseid:
* Kahjustundlikkus: kärgstruktuuride paneelid on suhteliselt õhukesed ja on tundlikud kohalike mõjude suhtes (näiteks langenud tööriistad, lendavad kivid ja rahe). Mõju võib panna paneelid dentani või isegi torket tekitama või põhjustada südamiku materjali purunemist löögipunktis. Purustuskahjustusi võib paneelide alla peideta ja seda on keeruline visuaalselt tuvastada (vaevalt nähtav löögikahjustus, BVID), kuid see nõrgendab oluliselt struktuurset tugevust. Kujundamisel on vaja kaaluda kohaliku tugevdamise lisamist või löögikiudkomposiitide (näiteks süsinikkiust komposiitide) lisamist või rohkem.
* Niiskuse sissetung ja korrosioon: kui servatihendid või paneeli kahjustused põhjustavad kärgstruktuuri südamikku, laiendab jää laienemine madala temperatuuriga keskkonnas kärgstruktuuri, põhjustades "vee kinnijäämist" või "südamiku lõhenemist". Niiskuse pikaajaline säilitamine võib põhjustada ka alumiiniumist kärgstruktuuride korrosiooni. Hea tihendamise disain ja hooldus on hädavajalik. Uusi hüdrofoobseid kattetehnoloogiaid võetakse kasutusele niiskuse erosiooni aktiivseks vastupanuks.
* Ühenduse kujundamine: muude komponentide (näiteks mootorisulgude, maandumisvarustuse, andurite) paigaldamine võileivapaneelile või paneelide vahel on kujundusraskused. Stressi kontsentratsioon toimub ühenduse piirkonnas, mida on lihtne põhjustada südamiku materjali purustamist või paneeli koorimist. Ühendusmeetod tuleb hoolikalt kujundada (näiteks kasutades suure läbimõõduga puksid, suurendades paneeli paksust ühenduse piirkonnas, kohapeal potimaterjalid, kasutades astmelist kattumist jne).
* Maksumus: kvaliteetne alumiiniumfoolium, täpsed tootmisprotsessid (eriti autoklaavi kõvendamine), range kvaliteedikontroll ja suhteliselt keerulised monteerimisprotsessid muudavad alumiiniumist kärgstruktuuride võileivakonstruktsioonide tootmiskulud tavaliselt kõrgemad kui traditsiooniliste metallperise metalli konstruktsioonid. Kulude vähendamise võti on automatiseeritud tootmistehnoloogia ja optimeeritud disain.
* Modelleerimine ja analüüsi keerukus: kärgstruktuuri võileivakonstruktsioonide käitumise täpne simuleerimine keerukate koormuste korral (painutamine, nihke-, väände, kokkusurumine, mõju) on keeruline. Põhimaterjal on sageli samaväärne homogeense materjaliga ja makroskoopilise analüüsi jaoks samaväärsed mehaanilised omadused, kuid sageli on sageli vaja üksikasju nagu ühendusalad ja mõjukahjustused, sageli on vaja keerukamaid mudeleid (näiteks üksikasjalik modelleerimine või spetsiaalsete võileivaüksuste kasutamine).
5. taevas hüppeliselt: alumiiniumist kärgstruktuuri tüüpilised rakendused droonides
Alumiiniumist kärgstruktuuri struktuur on saanud eelistatud konstruktsioonilahenduseks keskmise lõpu droonide, eriti fikseeritud tiiva, vertikaalse stardi- ja maandumise (VTOL) ning pikaajalise (HALE/MELE) droonide jaoks tänu suurepärasele kergele efektiivsusele:
* Kere: see moodustab kere kesta (nahk), vaheseinad, põrandad, vaheseinad jne. See tagab sujuva välimuse, mahutab seadmeid ja kannab lennukoormusi (aerodünaamiline rõhk, inertsiaalne jõud). Süsinikkiu paneelide + alumiiniumist kärgstruktuuri südamikmaterjalide kombinatsioon on äärmiselt levinud.
* Tiib/saba: tiiva põhikasti sektsiooni (SPAR -kasti) (SPAR -kast) (SPAR -karp) (SPAR -karp) ülemised ja tagumised servakonstruktsioonid, tiibade ribid ja juhtpinnad (aileroonid, liftid, rooli). See on üks olulisemaid osi kehakaalu vähendamiseks ja on lennuaja ja manööveritavuse parandamiseks ülioluline. DJI inspireerivate aerofotograafia droonide seeria kasutab relvade sisekonstruktsioonis alumiiniumist kärgstruktuuri ja süsinikkiust paneelide võileiva kujundust, pakkudes vajalikku jäikust ja väändekindlust nõutavate manööverdavate lendude nõudmisel, hoides samal ajal raskust äärmiselt madalal tasemel.
* Varustus ja varikatused: kasutatud mootori sektsioonides, seadme sektsioonides, radari katted jne. Aerodünaamilist kuju ja kaitset vajavad samal ajal kerget raskust. Radarikaaned peavad vastama ka elektromagnetilise laine edastamise nõuetele.
* Sisemised sulgud ja seadmete kinnitusplaadid: kasutatakse selliste võtmevarustuse, näiteks lennukontrolli arvutite, inertsiaalsete üksuste, akude, optoelektrooniliste koormuste jms täpseks paigaldamiseks, pakkudes kõrge raiskamistuge tuge vibratsiooni isoleerimiseks ja seadmete töö täpsuse tagamiseks.
6. tulevikuväljavaated: innovatsioonipiirid teele kergekaaluni
Alumiiniumist kärgstruktuuride uurimine ja arendamine ja rakendamine areneb endiselt:
* Hübriidse südamiku materjali struktuur: samas komponendis ühendatakse koormuse jaotuse erinevuse kohaselt erineva tihedusega südamikumaterjalid ja isegi erinevad materjalid (näiteks alumiiniumist kärgstruktuur ja PMI vaht, Nomex Honeycomb), et saavutada parem jõudluse ja kande suhe ja kulutõhusus.
* Funktsionaalne gradient kärgstruktuur: rakkude suurus või fooliumi paksus varieerub pidevalt kosmoses, et paremini sobitada komponendi pingejaotus.
* Arukas struktuur ja terviseseire: manustatud optilised kiudained, piesoelektrilised andurid jne. Kärgstruktuuri südamikku või sidemete liidesesse, et jälgida struktuuri pinget, temperatuuri ja kahjustusi (näiteks mõjusündmused, delaminatsiooni initsiatsioon) reaalajas, realiseerida terviseseire (SHM) ning parandada ohutuse ja hoolduse tõhusust.
* Täiustatud materjalide rakendamine: uurige kõrgema tugevusega alumiiniumsulamifooliume, titaanisulami kärgstruktuure (kõrge temperatuuriga alade jaoks) ja paneeli materjalide jätkuvat väljatöötamist (näiteks suurema performatsiooniga süsinikkiust komposiidid ja keraamilised komposiidid).
* Lisandite tootmine (3D -printimine): metallist 3D -printimise tehnoloogia pakub uusi võimalusi põhimaterjalide valmistamiseks keerukate topoloogiliste optimeerimiskonfiguratsioonidega (näiteks bioonilised võre struktuurid) või integreeritud funktsioonid, mis eeldatavasti purunevad traditsiooniliste kärgstruktuuride piirangute kaudu ning saavutavad ekstreemsemad kerged ja multifunktsionaalsuse.
* Tõhusam tootmis- ja ühendustehnoloogia: arendage välja automatiseeritud sillutamine, automaatse (OOA) kõvenemisprotsessid, usaldusväärsem veebipõhine mittepurustava testimise (NDT) tehnoloogia ja uuenduslikud ühenduslahendused kulude vähendamiseks ja tootmise tõhususe parandamiseks.
Alumiiniumist kärgstruktuuri struktuur, kärgstruktuuride inspiratsiooni kristalliseerumine on muutunud hädavajalikuks kergeks nurgakiviks, et droonid taevasse libiseda. See saavutab fooliumi kergusega tugeva struktuuri ja kirjutab materjalide ja mehaanika täpses põimimises taeva kohal asuva inseneri esteetika. Iga kaalu alandamine toob droonideni pikema lennuaega, suuremat paindlikkust ja pikema ulatuse; Iga struktuuriline optimeerimine laiendab taeva inimese uurimise piire. Kui kerge alumiiniumist kärgstruktuur sosistab drooni keskmes, kannab see mitte ainult keerukaid seadmeid, vaid ka inimkonna lõputu igatsus ja taeva vallutamine.
>Peamised viited:
>1. Gibson, LJ, ja Ashby, MF (1997). * Rakulised tahked ained: struktuur ja omadused* (2. väljaanne). Cambridge University Press. *(Kärgstruktuuride klassikaline teoreetiline vundament)*
>2. Hexcel Corporation. (2023). *Hexweb kärgstruktuuri võileiva kujundamise tehnoloogia*. *(Maailma juhtiva kärgstruktuuri põhimaterjalide tootja tehniline käsiraamat, mis hõlmab disaini, valikut ja rakendust)*
>3. Vinson, JR (2001). *Võileivakonstruktsioonid: minevik, olevik ja tulevik*. Jr Vinsonis & t . - w. Chou (toim.), * Sandwich Structures 7: Advaning võileivakonstruktsioonide ja materjalidega * (lk . 3-12). Springer. *(Võileivakonstruktsioonide arenguloo ja väljavaadete ülevaade)*
>4. Zenkert, D. (toim). (1995). *Sissejuhatus võileiva ehitamisse*. Insenerimaterjalide nõustamisteenused Ltd. *(võileivakonstruktsioonide inseneri kujundamise praktiline juhend) *
>5. * komposiitstruktuurid * (ajakiri). Elsevier. *(Kõrge mõjuga rahvusvaheline ajakiri, mis avaldab pidevalt uusimaid uurimistulemusi võileivakonstruktsioonide, kärgstruktuuride ja kerge disaini kohta)*
