30-sekundiline kokkuvõte:
- Alumiiniumist kärgstruktuuriga paneelid valmistatakse esipaneeli, alumiiniumist kärgstruktuuri südamiku ja tagapaneeli liimimisel kõrgel temperatuuril ja rõhul. Tuumprotsess koosneb viiest etapist: alumiiniumspiraaliga katmine, kärgstruktuuri südamiku venitamine ja vormimine, liimi pealekandmine, kuumpressimine ning jahutamine ja vormimine.
- Liimi kvaliteet määrab alumiiniumist kärgstruktuuriga paneeli puhul kõik: koorumistugevus, tuulekindlus, tulekindlus, tasapinnalisus ja kasutusiga. Liimi rike on alumiiniumist kärgstruktuuriga paneelide kõige surmavam kvaliteediprobleem.
- Kvaliteetsed-kvaliteetsed alumiiniumist kärgstruktuuriga paneelid kasutavad termoreaktiivset epoksüliimi või halogeeni-vaba mittesüttivat liimi, mille koorumistugevus on suurem või võrdne 7N/mm (esipaneel) ja suurem või võrdne 4N/mm (tagapaneel); halvemate toodete puhul kasutatakse tavalist polüuretaanliimi, mille koorumistugevus on alla 3N/mm, mis põhjustab mõne aasta pärast villide teket ja delaminatsiooni.
- 32 aastat tehasekogemust ütleb meile: alumiiniumist kärgstruktuuriga paneelide ostmisel küsige esmalt liimisüsteemi kohta, seejärel vaadake koorumise tugevuskatse aruannet ja lõpuks kaaluge hinda.
Alumiiniumist kärgstruktuuriga paneelide põhisaladus ei peitu alumiiniumis, vaid liimis.
Alumiiniumpaneele pole raske leida ja alumiiniumist kärgstruktuuri südamike jaoks on väljakujunenud tarnijad. Kuid liim, mis neid kahte kindlalt ühendab, taludes 20 aastat tuult ja päikest, on alumiiniumist kärgstruktuuriga paneelide kvaliteedi tõeline vesikond.
Oleme alumiiniumist kärgpaneele valmistanud 32 aastat. Selle 32 aasta jooksul oleme oma tehases lahti rebinud lugematul hulgal testpaneele ja olnud tunnistajaks katastroofilisele vaatepildile, kuidas terved paneelid klientide projektikohtades liimi eraldumise tõttu maha kukkusid. See artikkel selgitab põhjalikult alumiiniumist kärgstruktuuriga paneelide kogu tootmisprotsessi alates alumiiniumrullist kuni ühe paneelini ja miks on liimi kvaliteet selle tootmisliini kõige kompromissituim aspekt.
I. Alumiiniumist kärgstruktuuriga paneelide tootmisprotsess: viis-etapiline vormimine
Alumiiniumist kärgstruktuuriga paneelide tootmine hõlmab sisuliselt kolme materjali -esipaneeli, kärgstruktuuri südamiku ja tagapaneeli-sulatamist üheks tervikuks, kasutades liime kõrgel temperatuuril ja rõhul. Iga samm on ülioluline.
1. samm: alumiiniumrullide katmine
Esi- ja tagapaneelide jaoks kasutatavad alumiiniumisulamist rullid puhastatakse ja passiveeritakse, seejärel kaetakse rull{0}}vajaliku kattega. Välisseinapaneelid kasutavad PVDF-fluorosüsinikkate (suurem kui 25 μm või sellega võrdne), sisepaneelidel aga HDPE kõrgjõudlusega -polüestrit.
Katte kvaliteet mõjutab otseselt paneelide ilmastikukindlust ja värvi püsivust. Selle etapi peamised kontrollpunktid on kile paksuse ühtlus ja värvide erinevus.
2. samm: alumiiniumist kärgstruktuuri südamike venitamine ja vormimine
Pärast alumiiniumfooliumi trükkimist, lamineerimist ja kuumpressimist{0}}kõvenemist venitatakse seda venitusmasinaga, et moodustada korrapärane kuusnurkne kärgstruktuuri. See on alumiiniumist kärgstruktuuriga paneelide kerge ja suure jäikuse allikas.
Kärgstruktuuri südamiku põhiparameetrid on pooride suurus ja paksus. Tavalised pooride suurused on 6 mm, 8 mm ja 10 mm, samas kui südamikukihi paksus varieerub vahemikus 5 mm kuni 50 mm. Mida väiksemad on augud, seda tihedamad on tugipunktid, seda parem on plaadi survetugevus, kuid seda suurem on selle maksumus.
3. samm: liimi pealekandmine
See on tehniliselt kõige nõudlikum ja eetiliselt rangeim samm kogu tootmisprotsessis.
Paneeli ja tagapaneeli liimimispinnad peavad olema ühtlaselt kaetud liimiga. Pealekantud liimi kogus, pealekandmise laius ja liimijoonte jaotus määravad otseselt järgneva koorumistugevuse ja paneeli pinna tasasuse. Liiga vähe liimi ja see ei kleepu; liiga palju liimi ja see voolab kuumpressimise ajal üle ja saastab paneeli pinda.
32-aastase kogemusega teame kõige paremini: tarnijad, kes lõikavad liimile nurki, on alumiiniumist kärgstruktuuriga paneelide kuluerinevuste üks suurimaid allikaid.

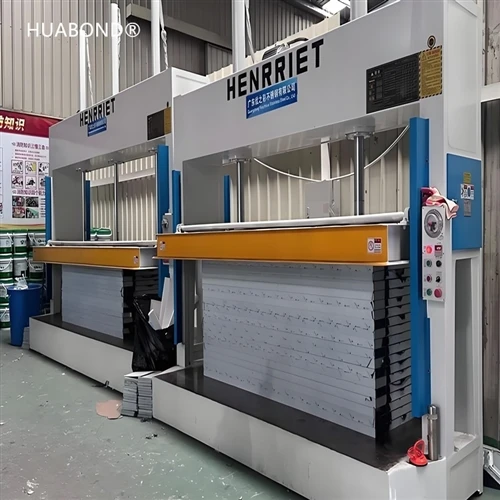

4. samm: kuumpressi lamineerimine
Pärast liimiga-kaetud paneeli, kärgstruktuuri südamiku ja tagapaneeli virnastamist asetatakse need kuumpressi ja kõveneb 15–30 minutit 130–160 kraadi ja 0,8–1,2 MPa juures.
Kuumpressimise parameetreid (temperatuuri profiil, rõhu ühtlus ja hoidmisaeg) tuleb täpselt kontrollida. Liiga kõrge temperatuur muudab liimi hapraks; liiga madal temperatuur põhjustab mittetäieliku kõvenemise. Ebaühtlane surve võib põhjustada plaadi pinna lokaalset delaminatsiooni, mis ei pruugi olla palja silmaga nähtav, kuid põhjustab kahe-kolme aasta pärast punni.
5. samm: jahutamine, vormimine ja-postitustöötlemine
Pärast kuumpressimist peavad lauad jahtuma ja vormima loomulikult või jõuga. Seejärel lõigatakse need sisse, tehakse sooned, volditakse ja{1}}eelpaigaldatakse sulgudega vastavalt joonistele. Ebaühtlane jahutuskiirus võib põhjustada plaatide sisemist jääkpinget, mis võib tulevikus põhjustada deformatsiooni.
II. Adhesioonikvaliteet: alumiiniumist kärgstruktuuriga paneelide päästerõngas
Kui kuumpressimine on süda, siis liim on veri. Adhesioonikvaliteet määrab järgmised viis peamist toimivuskarakteristikut:
1. Koorimise tugevus – kui tugevalt see on seotud
Koorimistugevus on alumiiniumist kärgpaneelide nakkekvaliteedi kõige otsesem näitaja, mis viitab jõule, mis on vajalik paneeli koorimiseks kärjesüdamikust.
- Kõrge-Kvaliteedistandard: paneeli koorumise tugevus 7N/mm või suurem, tagapaneel 4N/mm või suurem
- Halb kvaliteet: koorimistugevus alla 3 N/mm; paneeli saab võtmega südamikust lahti tõmmata.
32-aastane kogemus tuletab teile meelde: koorimistugevus on mainekate tehaste kontrolliaruannetes kohustuslik testitav objekt. Kui tarnija ei saa neid andmeid esitada, saab põhimõtteliselt kindlaks teha, et nende liimimisprotsess ei vasta nõuetele.
2. Tuulerõhukindlus – kas see talub tugevaid tuuli?
Kardinaseinte alumiiniumist kärgstruktuuriga paneelid rebenevad positiivse ja negatiivse tuulerõhu tõttu aastaringselt.{0}} Ebapiisava nakketugevusega paneelid tekitavad tugeva tuule korral ebatavalist häält ja pärast korduvat pikaajalist painutamist algab liimipinnalt kihistumine, mille tulemusel kukub lõpuks kogu paneel maha.
Kõrghoonetel-ja rannikuäärsetel taifuunialadel on koorumise tugevuse kaudsed nõuded veelgi kõrgemad.
3. Tulekindluse reiting – liim määrab A2 või B2
Alumiiniumpaneelid ja kärgstruktuuri südamikud ise ei ole-süttivad, kuid kui liim laguneb ja eraldab kõrgel temperatuuril süttivaid gaase, langeb kogu paneeli tulepüsivus.
- Tavaline polüuretaanliim: süttiv, eraldab kõrgel temperatuuril mürgiseid gaase, saavutades tavaliselt ainult B1 reitingu.
- Termoreaktiivne epoksüliim või anorgaaniline mittesüttiv liim-: mitte-süttiv või leegiaeglustav-, saavutades A2 mittesüttiva klassifikatsiooni-.
Seetõttu võivad mõned alumiiniumist kärgstruktuuriga paneelid läbida A2 tulepüsivustesti, samas kui teised näevad vaeva, et jõuda B1-ni. Erinevus seisneb liimis, mitte alumiiniumis.
4. Tasasus – visuaalse kvaliteedi alumine joon
Liimi ebaühtlane kokkutõmbumine kuum{0}}pressimisega kõvenemise ajal võib põhjustada mikro-sisepinget paneeli teatud piirkondades. See pinge kaob järk-järgult paneeli jahtudes, väljendudes pinna lainetuse, apelsinikoore tekstuuri või isegi nähtavate mõlkidena.
Kvaliteetsetel-liimidel on äärmiselt madal kõvenemise kokkutõmbumismäär, mis koos täpsete kuumpressimisprotsessidega- annavad tulemuseks kardina seinapaneelid, mis tunduvad esmapilgul peegelseinad.
5. Kasutusiga – aeg näitab kõik
Alumiiniumist kärgstruktuuriga paneelide eluiga ei sõltu ainult pinnakatte ilmastikumõjust. Liimiliides vananeb järk-järgult niiskuse, kuumuse, külmatsüklite ja ultraviolettkiirguse pikaajaliste{1}}mõjude mõjul. Tavalised liimid hakkavad lagunema 5-8 aasta pärast, väljendudes villide ja servade kihistumisena. Kvaliteetsed epoksü- või anorgaanilised liimid võivad aga saavutada üle 30-aastase liimimisaja, mis on samaväärne alumiiniummaterjali endaga.
Oma 32 aasta jooksul oleme näinud liiga palju juhtumeid: alguses säästame raha liimide pealt, kuid viie aasta pärast on kogu kardinaseina mull, mille eemaldamiseks ja ümberehitamiseks on vaja kümme korda rohkem kui originaalpaneelid.
III. Kuidas hinnata tehase liimimiskvaliteeti?
Alumiiniumist kärgstruktuuriga paneelide ostmisel esitage tarnijale järgmised viis küsimust. Kui nad ei saa vastata, võite nad nimekirjast välja kriipsutada.
1. küsimus: millist liimisüsteemi te kasutate?
Vastus "epoksüliim" või "anorgaaniline mittesüttiv liim" viitab seaduslikule tootjale. Kui vastata "polüuretaanile" või olla ebamäärane, tekib küsimusi kvaliteedi kohta.
2. küsimus: kas saate esitada koorumise tugevuse testi aruande? Mis on andmed?
Põhinõue on koorumistugevuse testi tulemus, mis on suurem või võrdne 7N/mm paneeli puhul ja suurem kui 4N/mm või suurem tagapaneeli puhul. Ärge riskige sellega, kui nad ei saa esitada{3}}kolmanda osapoole aruannet.
3. küsimus: kas saate A2 tulepüsivuse testi läbida? Millist liimi sa selle läbimiseks kasutad?
Tehas, mis suudab selgelt öelda "anorgaaniline liimisüsteem + täielik EN 13501-1 katsearuanne", on tõesti võimeline tootma A2-taseme paneele.
4. küsimus: kuidas kuum{1}}pressimise parameetreid juhitakse?
Pöörake tähelepanu temperatuuri ühtlusele, rõhu ühtlusele ja hoidmisajale. Ebamäärased vastused nagu "meil on kogemusi" viitavad protsesside ebapiisavale standardiseerimisele.
5. küsimus: kas on olemas pikaajalised-katseandmed niiske kuumusega vananemise ja termilise tsükli kohta?
Need on üliolulised testid, mis simuleerivad liimi eluiga alla 20 aasta. Selliste andmetega tehased usaldavad oma tooteid.
IV. Korduma kippuvad küsimused (KKK)
K1: Millised on erinevused alumiiniumist kärgstruktuuriga paneelide ja alumiiniumkomposiitpaneelide vahel?
Alumiiniumkomposiitpaneelid toetuvad pärast kuumpressimist alumiiniumpaneeli ja plastikust südamikukihi külge liimitud polümeerliimkilele. See protsess on küps ja madala-kuluga. Alumiiniumist kärgstruktuuriga paneelid kasutavad vedelaid liime (epoksü või polüuretaan), et ühendada alumiiniumpaneel alumiiniumist kärgstruktuuri südamikuga. See nõuab palju suuremat täpsust liimi pealekandmisel ja kuumpressimisel, mille tulemuseks on oluliselt suurem sidumistugevus.
Q2: Miks on alumiiniumist kärgstruktuuriga paneelidel nii suur hinnavahe?
Peamised erinevused seisnevad viies valdkonnas: alumiiniumpaneeli paksus, kärgstruktuuri südamiku materjal (neitsialumiiniumfoolium või taaskasutatud alumiinium), liimisüsteem (epoksü/anorgaaniline vs polüuretaan), liimi pealekandmise protsess (täisautomaatne täppis pealekandmine vs käsitsi pealekandmine) ja testimisstandardid. Kõige peenemad ja olulisemad erinevused on liim ja pealekandmisprotsess.
Q3: Mitu aastat võivad alumiiniumist kärgstruktuuriga paneelid vastu pidada?
Õigete valiku- ja paigaldustingimuste korral võib kvaliteetsete{0}}alumiiniumist kärgstruktuuriga paneelide liimi eluiga olla üle 30 aasta. Katte eluiga sõltub kattesüsteemist (PVDF 20-25 aastat, HDPE 10-15 aastat). Tavalist polüuretaanliimi kasutavad madalamad paneelid võivad 5-8 aasta pärast kihistuda.
Q4: Kuidas testida alumiiniumist kärgstruktuuriga paneelide nakkuvust?
Laboratoorsed koorimistugevuse testid on kõige täpsem meetod. Kiire kohapealne hindamine-: proovige paneeli servast kangutada nuga; kvaliteetseid-paneele on äärmiselt raske lahti kangutada, samas kui kehvemaid paneele saab kergesti lahti rebida. Koputage õrnalt paneeli pinda; ühtlane karge heli näitab head nakkumist, õõnes heli aga lokaliseeritud delaminatsiooni.
Q5: kas pakume testnäidiseid?
Jah. Toetame standardnäidiste saatmist koorimise testimiseks, tulekindluse eelkontrolliks-ja välimuse hindamiseks. Enne suuremahuliste-projektide tarnimist saab korraldada kolmanda osapoole tervikliku testimise.
V. 32 aastane tehasekogemus: meie vankumatud haardumisstandardid
Viimase 32 aasta jooksul on alumiiniumist kärgstruktuuriga paneelide tootmisprotsess arenenud ja seadmeid on uuendatud, kuid üks põhijoon on jäänud samaks: kompromissitu liimi kvaliteet.
Kasutame ainult termoreaktiivseid epoksüliime või anorgaanilisi mittesüttivaid{0}}liime. Täisautomaatsed täppisliimimisliinid juhivad pealekantava liimi kogust ja kuumpressimise parameetreid jälgitakse digitaalselt. Igast partiist võetakse enne saatmist juhuslikult proov koorimise tugevuse testimiseks ja katsearuanne on kaubaga kaasas.
Seda mitte sellepärast, et me oleksime konservatiivsed, vaid seetõttu, et 32 aasta jooksul oleme olnud tunnistajaks liiga paljudele õppetundidele, mis puudutavad "liimi säästmist, kogu hoone kaotamist". Alumiiniumist kärgstruktuuriga paneelid on hoone välisseinte sisse peidetud karkass; kui luustik on nõrk, ei pea isegi kõige ilusam välisilme vastu.
